NL系列污水泥漿泵安裝示意圖

時間：2010/5/9 來源：浙江揚子江泵業有限公司

一、拆卸安裝

(一〉、拆卸

1、拆卸電鈄或面定板，出水管。

2、拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。

3、拆凼從動半聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。

4、拆卸泵座與支撐筒螺栓，使其分幵。

5、從軸上拆卸軸套與軸承。

(二〉、安裝

1、對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。

2、骨架油封必須注滿黃油后放入泵座，再裝上軸承。

3、軸套內裝上0型密封圈后涂上黃油。

4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。

5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。

6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。

7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。

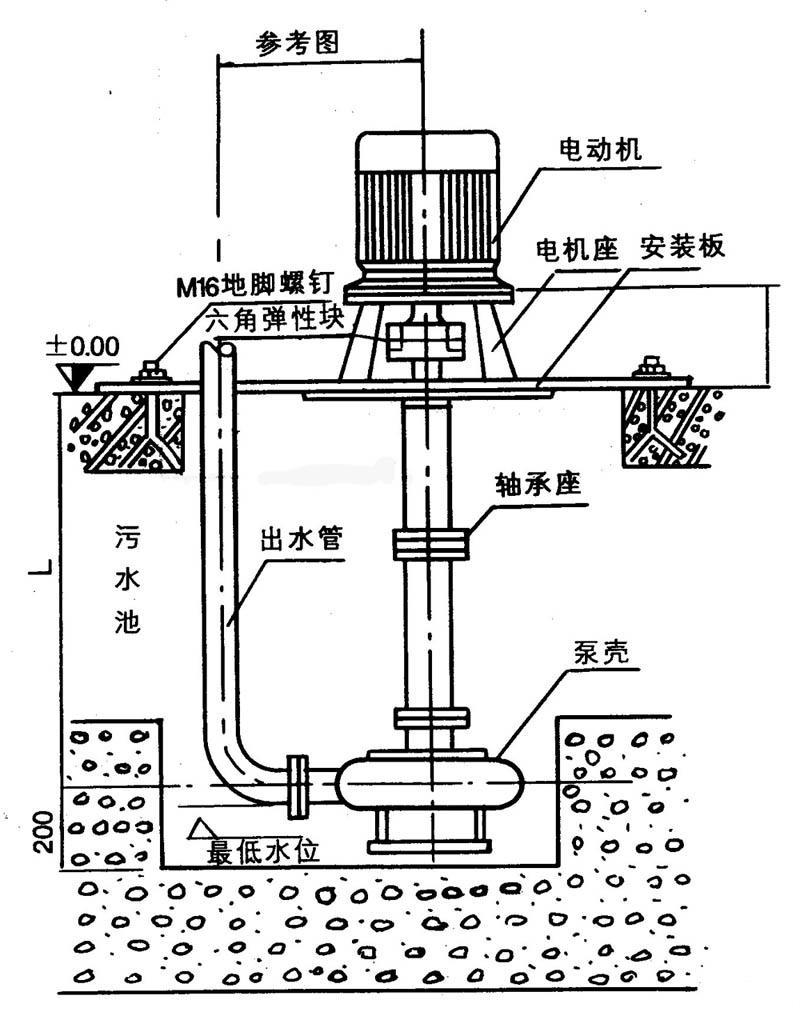

二、安裝示意圖

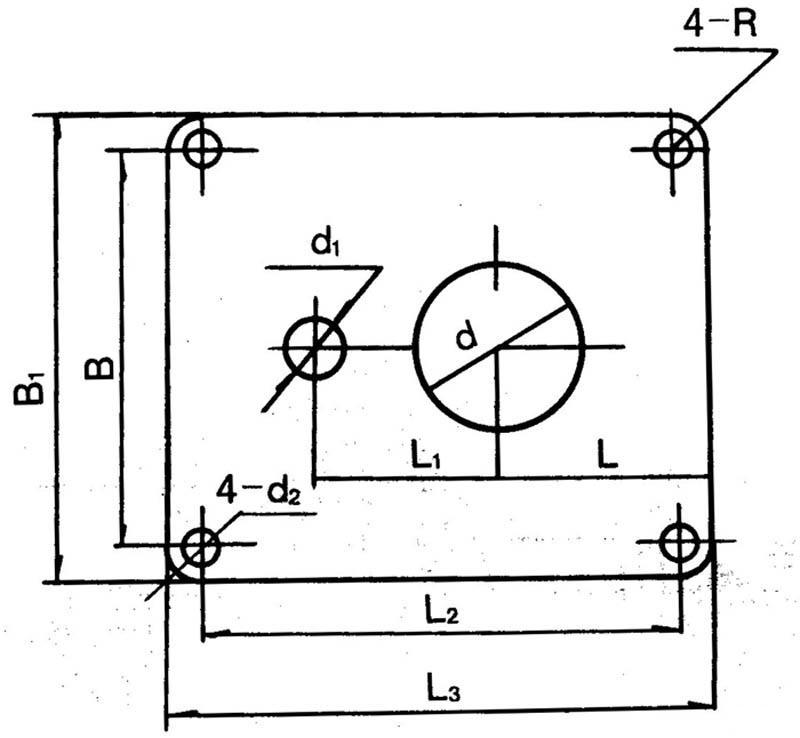

三、泵固定安裝板尺寸
