CQ型防爆不銹鋼磁力驅動泵原理結構性能曲線尺寸圖

時間：2015/10/13 來源：浙江揚子江泵業有限公司

CQ型磁力驅動泵產品概述:
CQ型磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，我公司生產的CQ型磁力驅動泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美化。CQ型磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。

CQ型磁力驅動泵主要特點：
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

電機功率：0.010-18.5kW 使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)材質:1Cr18Ni9Ti (可定制304.316.316L材質) (可定制蒸汽保溫型)

CQ不銹鋼磁力驅動泵型號意義
例如: 50CQ-25
50-進口直徑
CQ-磁力傳動泵
25-揚程

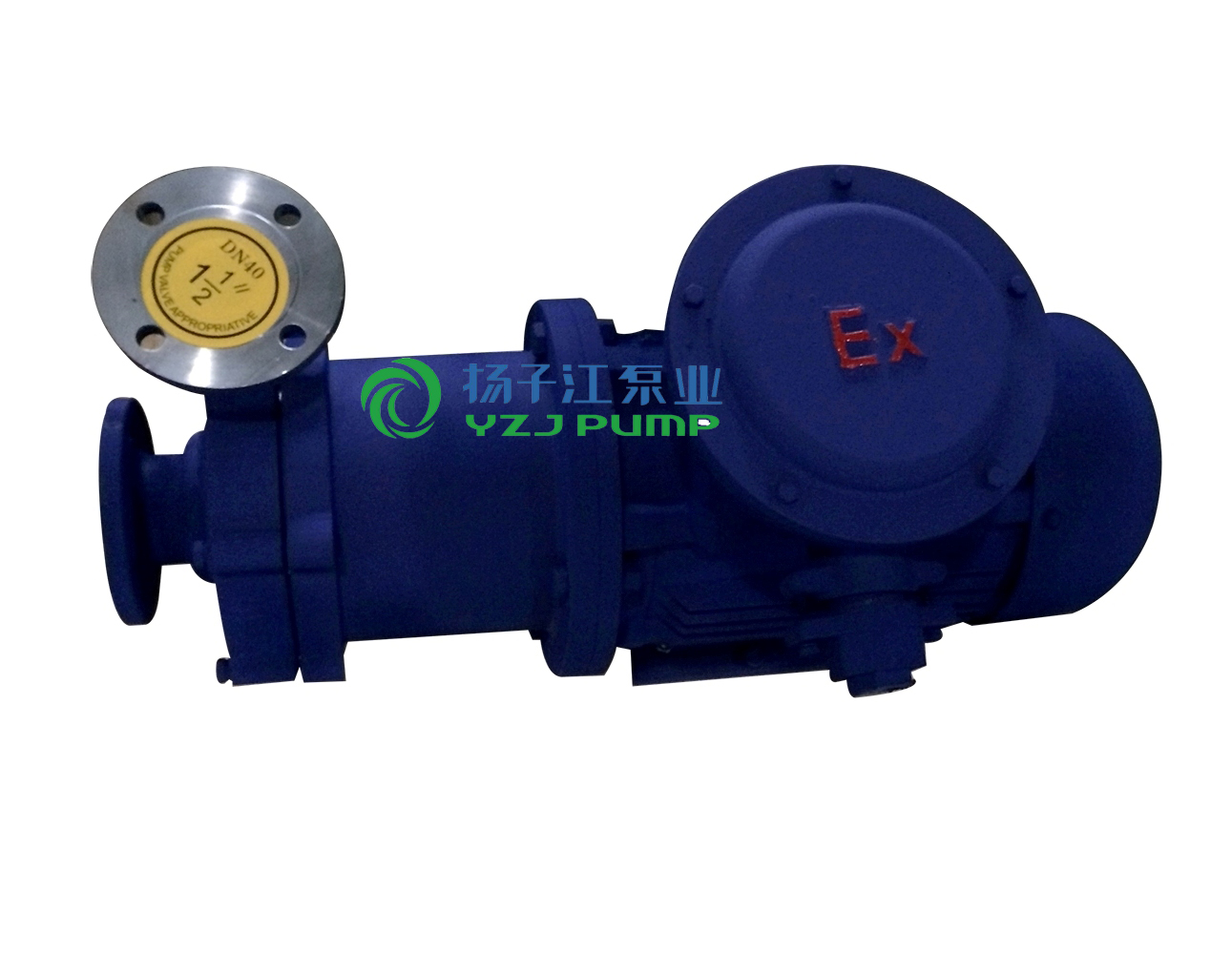

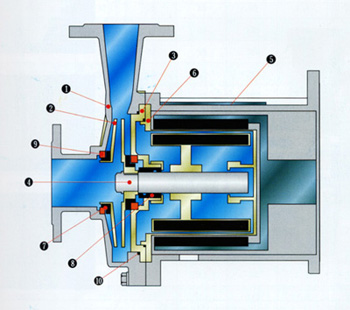

磁力驅動泵操作原理結構與材料:

1	泵體	不銹鋼
2	葉輪	不銹鋼
3	隔板	不銹鋼
4	主軸	不銹鋼
5	轉子組合	稀土永磁體+不銹鋼
6	隔套總成	不銹鋼
7	動環	填充F4
8	軸承	填充F4
9	靜環	碳化硅或氧化鋁陶瓷
10	密封圈	氟橡膠

CQ型磁力驅動泵性能參數

型號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m3/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
14CQ-5	14	10	1.2	5	0.12	220/380	不銹鋼
16CQ-8	16	12	1.8	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	5.4	15	1.1	380
32CQ-15	32	25	6.5	15	1.1	380
32CQ-25	32	25	4.8	25	1.1	380
40CQ-20	40	32	10	20	2.2	380
40CQ-32	40	32	11.5	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	25	32	7.5	380
80CQ-32	80	65	50	32	11	380
50CQ-50	80	65	50	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80	60	50	18.5	380
注:表中16CQ-8---100CQ-50都可配防爆電機

性能曲線:

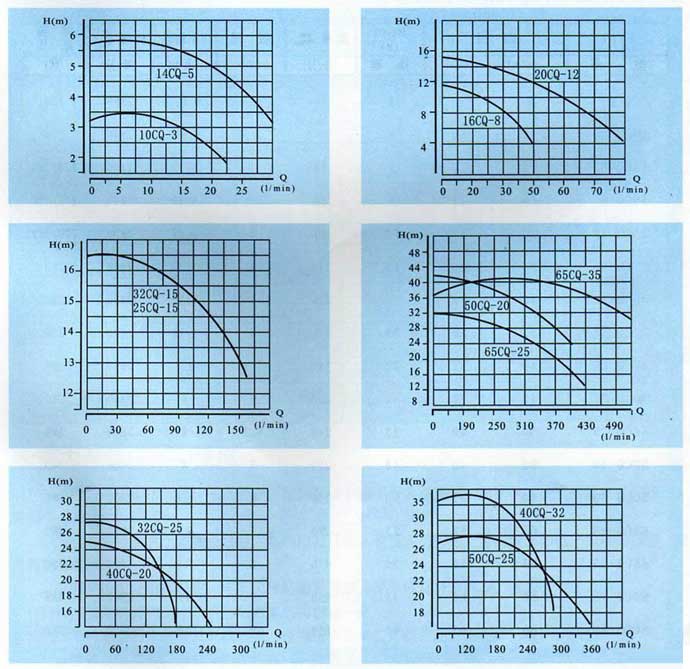

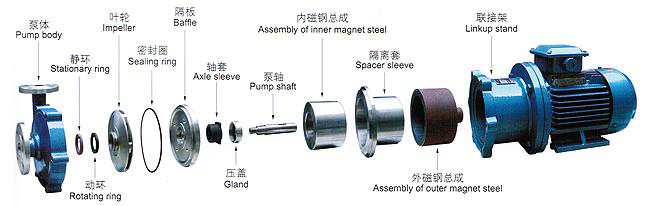

結構爆炸圖

泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼
內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

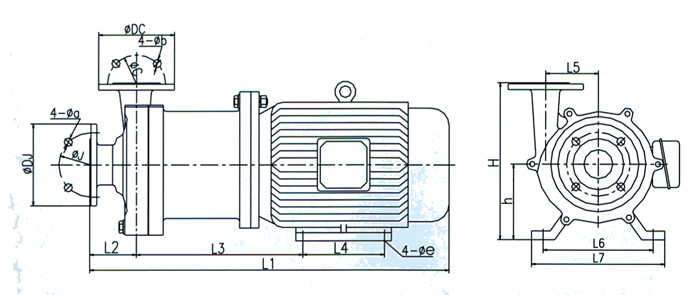

CQ型磁力驅動泵安裝尺寸圖：

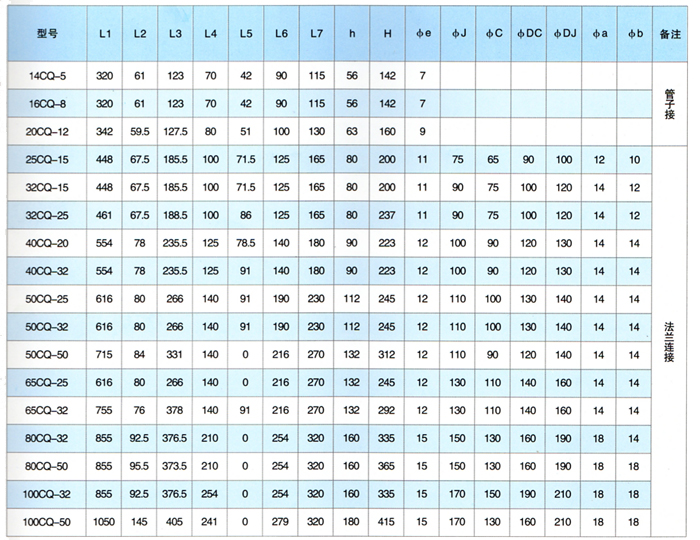

CQ型磁力驅動泵安裝尺寸表：

注意事項:安裝和使用

1.磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

2.當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。

3.泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。

4.檢查電機旋轉方向是否與磁力泵轉向標記一致。

5.電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

6.泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
使用注意事項

1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成?空載運轉。

2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。

3.泵在使用中環境?度應小于40℃ ，電機?升不得超過75℃ 。

4.被輸送的介質及其?度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6?/S的不含硬顆粒和纖維的液體。

5.對于輸送液為易沉淀結晶的介質，使用后應及?清洗，排凈泵內積液。

6.磁力泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5?2mm時，應更換軸承和軸向動環。

故障與排除 :

故障形式	產生原因	排除方法
泵不出水	水泵反轉 ?水管道漏氣泵腔蓄水太少電壓太高，啟動時聯軸器打滑吸程太高	改變電機接線社絕漏氣增加蓄水量調正電壓降低泵安裝位置
流量不足	吸入管徑太小葉輪流道阻塞揚程過高轉速太低	調換進水管清洗葉輪開大出水閥恢夏額定轉速
揚程過低	流量過大轉速太低	關小出水閥恢復額定轉速
?音太大	軸嚴重磨損軸套嚴重磨損驅動磁鋼杯與隔離套接觸	更換泵軸更換軸套拆除泵頭重新組裝
漏液	0型密封?損壞	更換0型密封
