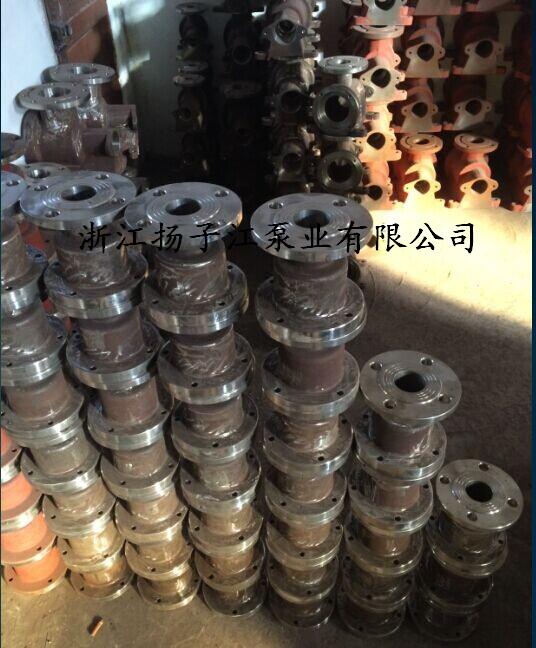

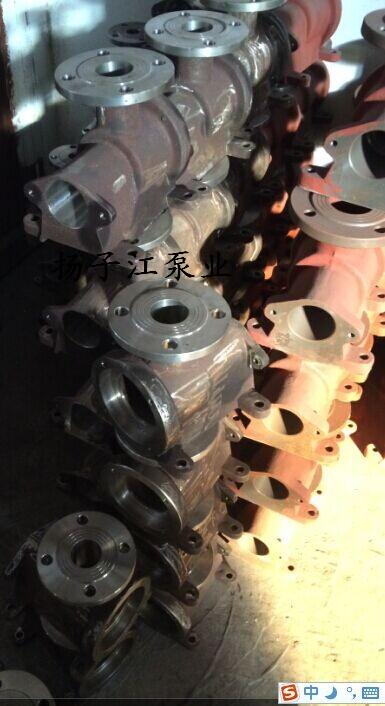

I-1B不銹鋼單螺桿濃漿泵結構圖及單螺桿泵體倉庫實物圖
時間：2014/12/15 來源：浙江揚子江泵業有限公司
I-1B濃漿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼制作，軸材料2cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用于輸送食品漿料和粘度10000泊斯卡.秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。廣泛于食品、冶金、建筑、制藥、化工等工業部門。
I-1B濃漿泵工作原理
濃漿螺桿泵是一種單螺桿式輸運泵、它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另-方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉-周，密封腔中的液體向前推進-個螺距。隨著螺桿的連續傳動，液體以螺旋形方式從一個密封腔壓向另一個密封腔，后擠出泵體。
注:螺桿泵所使用不同的介質應采用不同的橡膠

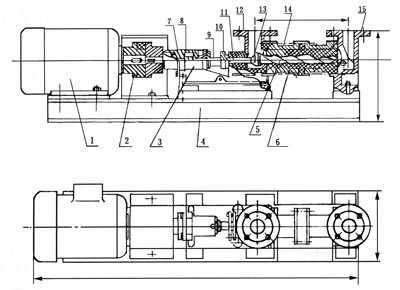

I-1B濃漿泵產品結構
|
編號
|
名稱
|
 |
|
1
|
電機
|
|
|
2
|
連軸器
|
|
|
3
|
泵體
|
|
|
4
|
泵電機座
|
|
|
5
|
螺桿軸
|
|
|
6
|
橡膠套
|
|
|
7
|
銷帽
|
|
|
8
|
軸承
|
|
|
9
|
空心軸
|
|
|
10
|
墊料壓子
|
|
|
1l
|
繞軸
|
|
|
12
|
三通
|
|
|
13
|
銷帽
|
|
|
14
|
長筒
|
|
|
15
|
進口
|

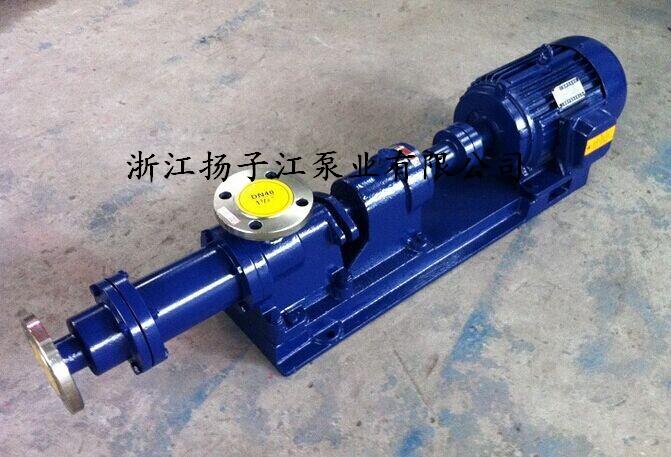

I-1B系列單螺桿濃漿泵由電動機、聯軸器、泵和底座四個部分組成(見附圖)。
配用的動力采用Y系列三相異步電動機(六極)。
聯軸器采用水泵用爪型彈性聯軸器。

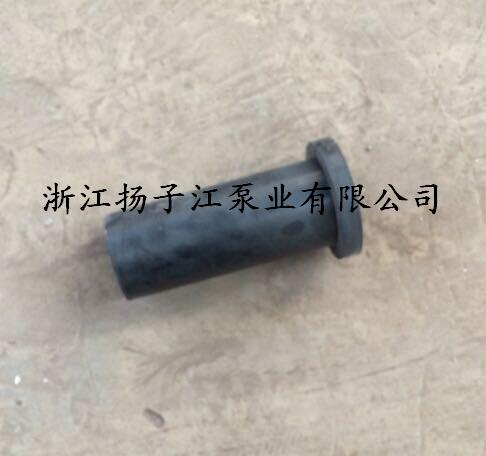

單螺桿濃漿泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套、軸封裝置和出料口等組成，螺桿的斷面為圓形、襯套斷面為橢圓形，其內表面為雙螺旋面。
