YM109 系列合金對碳化硅石墨機械密封件安裝尺寸

時間：2013/3/7 來源：浙江揚子江泵業有限公司

主要技術參數
一、范圍：水、油、弱酸、弱堿、污水等介質。
二、溫度：丁腈橡膠：-20℃∽100℃ 氟橡膠：-20℃∽180℃
三、壓力：≤1 MPa
YM109 系列合金對碳化硅石墨機械密封件安 裝 尺 寸

型號

d D D1 D2 L L1 E 備注
109-18 18 33 29 33 27 19.5 7.5 如果
長度
不夠
安裝
，可
以加
墊。
109-20 20 35 33 38 29 21.5 7.5
109-25 25 40 38 44 30.5 23 7.5
109-30 30 45 44 50 34 26.5 7.5
109-35 35 50 50 59 36 28.5 7.5
109-40 40 58 55 64 39 30 9
109-45 45 63 60 70 39 30 9
109-50 50 70 65 77 40 30.5 9.5
109-55 55 75 72 83 46 35 11
109-60 60 80 79 91 49 38 11
109-65 65 85 84 96 51 40 11
109-70 70 92 90 103 51 40 11
109-75 75 97 95 110 51 40 11
109-80 80 105 100 116 52 40 12
109-85 85 110 107 124 55 41 14
109-90 90 115 114 131 59 45 14
109-95 95 120 119 136 60 46 14
109-100 100 125 124 140 61 47 14

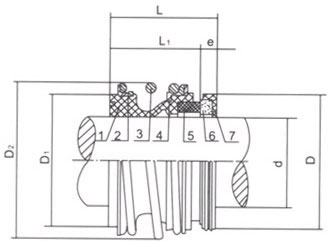

1.橡膠波紋管 2.后緊圈 3.彈簧 4.前緊圈動環 6.靜環 7.靜環密封墊
     本系列產品屬單端面、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向。
  109系列是常用的密封，結構參照國外的同類產品設計，它設計精巧、外形美觀，具有多種功能，通過動環更換成各種材料。可在含有顆粒的廢水、污水中應用。109系列也可用于串聯式或背對背式的雙端面密封。
